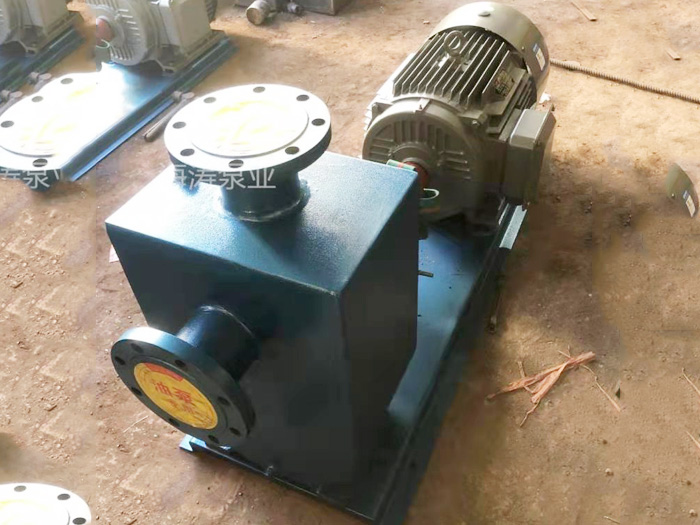

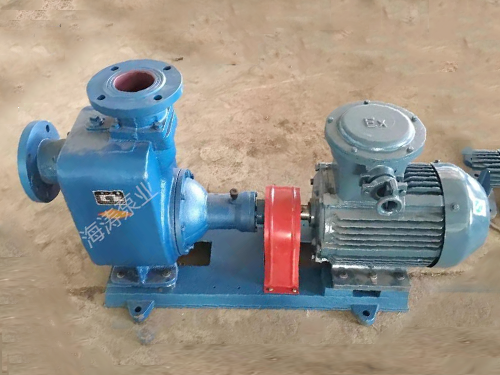

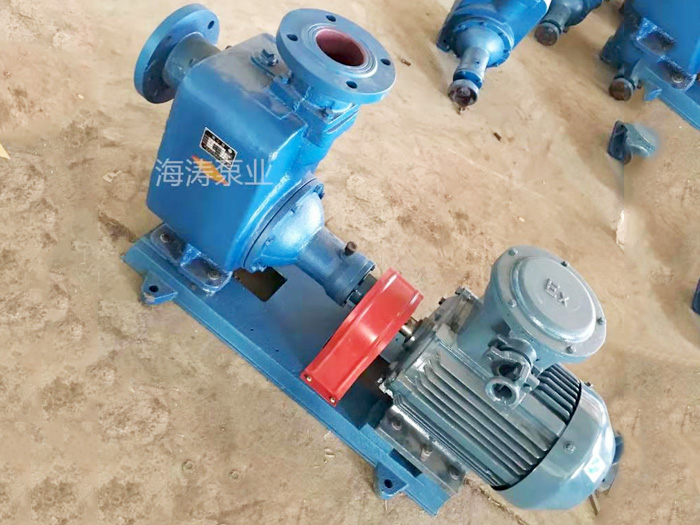

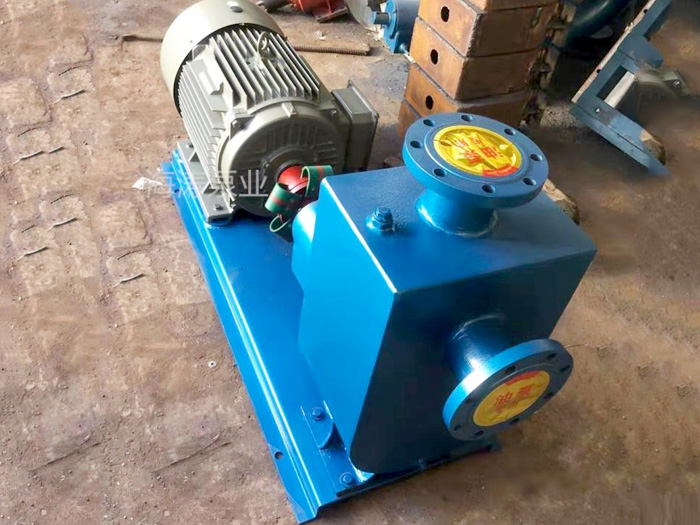

CYZ自吸式離心泵

性價比高的CYZ自吸式離心泵選擇泊頭海濤泵業;本公司生產的自吸離心泵具有結構簡單,操作方便,運行平穩,維護容易,效率高,壽命長以及具有較強的自吸能力等特點;可用于油輪或輸水船舶上時,兼作掃艙泵,掃艙效果良好.

供應商：-泊頭海濤泵業制造有限公司

技術服務熱線：

0317-8269918 8269919

CYZ自吸式離心泵詳細內容介紹

泊頭海濤泵業常年致力于生產銷售CYZ自吸式離心泵，主要具有結構簡單、操作維護方便、運行平穩、排量大效率高、便于調節和使用范圍廣等特點；CYZ自吸式離心泵是由由吸入室、儲液室、渦旋室、回液孔氣液分離室等組成。

CYZ自吸式離心泵的工作原理：
葉輪安裝在泵殼內，并緊固在泵軸上，泵軸由電機直接帶動。泵殼有一液體吸入與吸入管連接。液體經底閥6和吸入管進入泵內。泵殼上的液體排出口與排出管連接。在離心泵啟動前，泵殼內灌滿被輸送的液體；啟動后，啟動后，葉輪由軸帶動高速轉動，葉片間的液體也.隨著轉動。在離心力的作用下，液體從葉輪中心被拋向外緣并獲得能量，以高速離開葉輪外緣進入蝸形泵殼。

CYZ自吸式離心泵的主要過流部件有吸水室、葉輪和壓水室。吸水室位于葉輪的進水口前面，起到把液體引向葉輪的作用；壓水室主要有螺旋形壓水室(蝸殼式)、導葉和空間導葉三種形式；葉輪是泵的.重要的工作元件，是過流部件的心臟，葉輪由蓋板和中間的葉片組成。

離心泵工作前，先將泵內充滿液體，然后啟動離心泵，葉輪快速轉動，葉輪的葉片驅使液體轉動，液體轉動時依靠慣性向葉輪外緣流去，同時葉輪從吸入室吸進液體，在這一過程中，葉輪中的液體繞流葉片，在繞流運動中液體作用一升力于葉片，反過來葉片以一個與此升力大小相等、方向相反的力作用于液體，這個力對液體做功，使液體得到能量而流出葉輪，這時液體的動能與壓能均增大。
CYZ自吸式離心泵依靠旋轉葉輪對液體的作用把原動機的機械能傳遞給液體。由于離心泵的作用液體從葉輪進口流向出口的過程中，其速度能和壓力能都得到增加，被葉輪排出的液體經過壓出室，大部分速度能轉換成壓力能，然后沿排出管路輸送出去，這時，葉輪進口處因液體的排出而形成真空或低壓，吸水池中的液體在液面壓力（大氣壓）的作用下，被壓入葉輪的進口，于是，旋轉著的葉輪連續不斷地吸入和排出液體。在蝸殼中，液體由于流道的逐漸擴大而減速，又將部分動能轉變?yōu)殪o壓能，.后以較高的壓力流入排出管道，送至需要場所。液體由葉輪中心流向外緣時，在葉輪中心形成了.的真空，由于貯槽液面上方的壓力大于泵入口處的壓力，液體便被連續壓入葉輪中?？梢姡灰~輪不斷地轉動，液體便會不斷地被吸入和排出。

當泵殼內存有空氣，因空氣的密度比液體的密度小得多而產生較小的離心力。從而，貯槽液面上方與泵吸入口處之壓力差不足以將貯槽內液體壓入泵內，即離心泵無自吸能力，使離心泵不能輸送液體，此種現象稱為“氣縛現象”。為了使泵內充滿液體，通常在吸入管底部安裝一帶濾網的底閥，該底閥為止逆閥，濾網的作用是防止固體物質進入泵內損壞葉輪或妨礙泵的正常操作。

CYZ自吸式離心泵的性能參數：

型號	電機功率	轉速（r/min）	口徑	流量(m3/h)	揚程	自吸高度
25CYZ-A-20	1.1	2900	25	3.2	20	6
25CYZ-A-20	1.5	2900	25	3.2	32	6
32CYZ-A-20	3	2900	32	3.2	50	6
40CYZ-A-20	1.5	2900	40	6.3	20	5
40CYZ-A-32	2.2	2900	40	6.3	32	5
40CYZ-A-40	4	2900	40	10	40	5
40CYZ-A-50	4	2900	40	6.3	50	5
50CYZ-A-12	1.5	2900	50	12.5	12	5
50CYZ-A-20	2.2	2900	50	15	20	5
50CYZ-A-30	3	2900	50	12.5	30	5
50CYZ-A-35	4	2900	50	12.5	35	5
50CYZ-A-40	4	2900	50	10	40	5
50CYZ-A-50	5.5	2900	50	12.5	50	5
50CYZ-A-60	7.5	2900	50	12.5	60	5
50CYZ-A-75	11	2900	50	15	75	5
65CYZ-A-15	3	2900	65	30	15	4
65CYZ-A-32	5.5	2900	65	25	32	5
65CYZ-A-50	7.5	2900	65	25	50	5
65CYZ-A-70	15	2900	65	25	70	5
80CYZ-A-13	3	2900	80	35	13	3.5
80CYZ-A-17	4	2900	80	43	17	3.5
80CYZ-A-22	5.5	2900	80	40	22	3.5
80CYZ-A-25	7.5	2900	80	50	25	4
80CYZ-A-32	7.5	2900	80	50	32	4
80CYZ-A-40	11	2900	80	50	40	4
80CYZ-A-55	18.5	2900	80	60	55	4.5
80CYZ-A-70	22	2900	80	60	70	4.5
100CYZ-A-20	7.5	2900	100	80	20	3.5
100CYZ-A-25	11	2900	100	100	25	4.5
100CYZ-A-32	15	2900	100	100	32	4.5
100CYZ-A-40	18.5	2900	100	100	40	4.5
100CYZ-A-50	22	2900	100	100	50	4.5
100CYZ-A-65	30	2900	100	100	65	4.5
100CYZ-A-75	30	2900	100	100	75	4.5
150CYZ-A-20	18.5	1450	150	180	20	4.5
150CYZ-A-30	30	1450	150	170	30	4.5
150CYZ-A-45	37	2900	150	160	45	4.5
150CYZ-A-55	45	2900	150	160	80	4.5
150CYZ-A-65	55	2900	150	170	65	4.5
150CYZ-A-80	55	2900	150	160	80	4.5
200CYZ-A-32	90	1450	200	400	32	4.5
250CYZ-A-50	90	1450	250	400	50	4.5
300CYZ-A-50	110	1450	300	500	50	4.5

CYZ自吸式離心泵經常是用來輸送汽油、煤油、柴油、航空煤油等石油產品，介質溫度在-20℃-80℃，是一種優良的船用裝卸油泵，并適用于陸地油庫，油罐車等儲油裝置的油料輸送，也可以用來輸送海水，淡水等；該設備采用軸向回液的泵體結構，泵體泵的軸承采用單列向心球軸承，在一些泵的軸承體底部設有冷卻室，室內部高，低壓區間有密封環，軸端采用機械密封。
