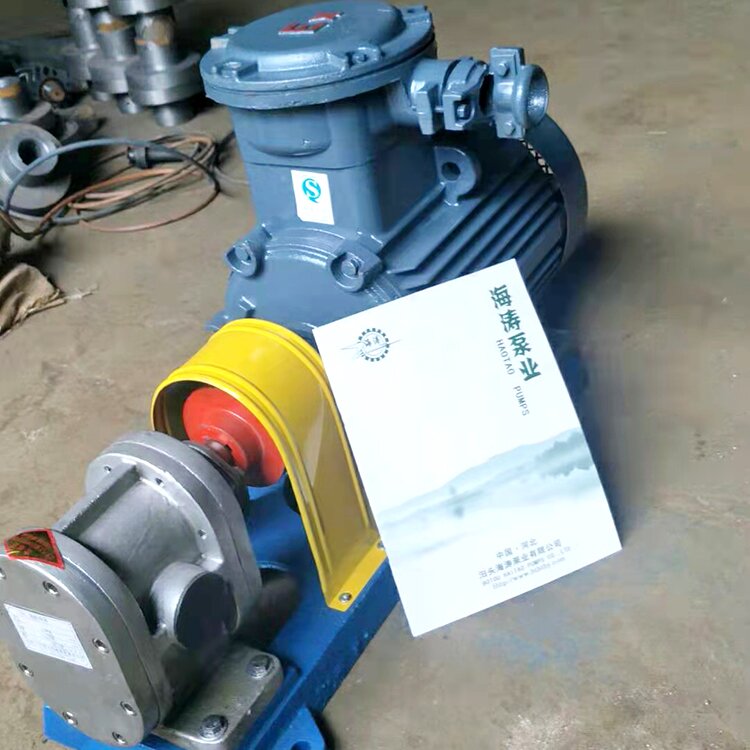

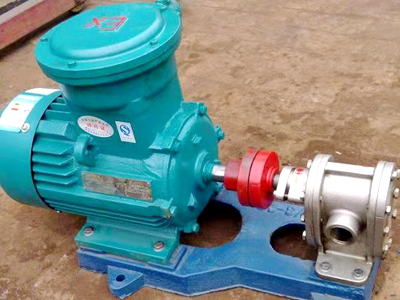

2CY系列不銹鋼齒輪泵

2CY系列不銹鋼齒輪泵具有性價比高,性能穩定,密封好;泊頭海濤泵業生產的2CY齒輪泵主要有齒輪,軸,泵體,保護閥和軸端密封所組成;本系列泵除配置普通電機外,還可根據用戶需要配置同規格的防爆電機.

供應商：-泊頭海濤泵業制造有限公司

技術服務熱線：

0317-8269918 8269919

2CY系列不銹鋼齒輪泵詳細內容介紹

2CY系列不銹鋼齒輪泵是齒輪泵當中常用常見的設備；泊頭海濤泵業生產的2CY系列不銹鋼齒輪泵主要用于各種機械設備中有潤滑系統中輸送潤滑油，適用于輸送粘度在5~1500cst，溫度在180℃以下的具有潤滑性的油料；如需高溫，同本單位聯系可配用密封即可。

2CY系列不銹鋼齒輪泵在泵體中裝有一對回轉齒輪，一個主動，一個被動，依靠?jī)升X輪的相互嚙合，把泵內的整個工作腔分兩個獨立的部分。A為入吸腔，B為排出腔。泵運轉時主動齒輪帶動被動齒輪旋轉，當齒輪從嚙合到脫開時在吸入側(A)形成局部真空，液體被吸入。被吸入的液體充滿齒輪的各個齒谷而帶到排出側(B)，齒輪進入嚙合時液體被擠出，形成高壓液體并經泵的排出口排出泵外。

2CY系列不銹鋼齒輪泵的結構特點：
1．2CY系列不銹鋼齒輪泵是臥式回轉泵，主要有泵體、齒輪、軸承座、安全閥、軸承及密封裝置等機件組成。
2．泵體、軸承座等為灰鑄鐵件，齒輪用質優碳素鋼材制作，亦可根據用戶特殊需要用銅材料或不銹鋼材料制作。
3．軸承座上有一填料函室，起軸向密封作用。采用骨架密封裝置（也可根據客戶需要換密封形式，例如：機械密封。）軸承采用單列向心球軸承。泵采用二個耐油橡膠圈和中間襯隔的一個擋圈組成，調節壓緊蓋上的兩只螺母來調節密封的程度，軸承采用銅基粉末含油軸承。另外，本系列泵均可采用彈性好，適應高溫和低溫、化學性質穩定且有自潤滑性能的柔性石墨做為填料。
4．泵內裝有安全閥，當泵或排出管道發生故障或誤將排出閥門關閉而產生高壓和高壓沖擊時安全閥會自動打開，卸除部分或全部的高壓液體回到低壓腔，從而對泵及管道起到安全保護作用。

5．用彈性聯軸器直接與驅動電機聯接，并安裝在公共鑄鐵底盤上。

2CY系列不銹鋼齒輪泵的性能參數：

型號	流量 Q		轉速 n r/min	排出壓力 p Mpa	必需汽蝕余量 )r m	效率 η %	電動機
型號	m3/h	L/min	轉速 n r/min	排出壓力 p Mpa	必需汽蝕余量 )r m	效率 η %	功率KW	型號
2CY-1.08/2.5	1.08	18	1420	2.5	9.5	58	2.2	Y100L1-4
2CY-2.1/2.5	2.1	35	1420	2.5	9.5	58	3	Y100L2-4
2CY-3/2.5	3	50	1440	2.5	9.5	59	4	Y112M-4
2CY-4.2/2.5	4.2	70	1440	2.5	9.5	59	5.5	Y132S-4
2CY-7.5/2.5	7.5	125	1440	2.5	9.5	63	7.5	Y132M-4
2CY-12/2.5	12	200	1460	2.5	9.5	63	15	Y160L-4
